Seat Ateca 2016 Manuel du propriétaire (in French)
Manufacturer: SEAT, Model Year: 2016, Model line: Ateca, Model: Seat Ateca 2016Pages: 356, PDF Size: 6.48 MB
Page 331 of 356
Caractéristiques techniques
Données techniques
C ar
actéristiques techniques
Important Les informations présentes dans les docu-
ments
offic
iels de votre véhicule prévalent
toujours sur celles présentes dans cette noti-
ce d'utilisation.
Toutes les indications techniques contenues
dans la présente notice s'appliquent aux vé-
hicules équipés de série en France. Les infor-
mations concernant le moteur dont le véhicu-
le est équipé sont indiquées sur la plaquette
d'identification du véhicule reproduite dans
le Programme d'Entretien ou dans la docu-
mentation du véhicule.
Les valeurs indiquées peuvent être différen-
tes si votre véhicule comporte des options ou
correspond à un autre niveau d'équipement
ou bien quand il s'agit de véhicules spéciaux
et de véhicules destinés à d'autres pays. Abréviations utilisées dans cette section
c
onc
ernant les Caractéristiques techniques
kWKilowatt, indication de puissance du mo-
teur
CHCheval DIN, indication (obsolète) de puis-
sance du moteur
tr/min,1/min.Nombre de tours du moteur (régime) par
minute
NmNewton-mètre, unité de mesure indi-
quant le couple-moteur
CZCetan-Zahl (indice de cétane), unité de
mesure permettant de déterminer l'in-
flammabilité du gazole
IORIndice d'octane recherché, unité de me-
sure permettant de déterminer la résis-
tance antidétonante de l'essence Données distinctives du véhicule
Fig. 230
Plaquette d'identification du véhicu-
l e (c
offre à bagages). Fig. 231
Numéro de châssis. Numéro de châssis sur l'Easy Connect
● Sélectionnez : bouton de fonction CAR >
t ouc
he de commande (Car) * Systèmes >»
329
Données techniques
Conseils
Commande
Urgences
Sécurité

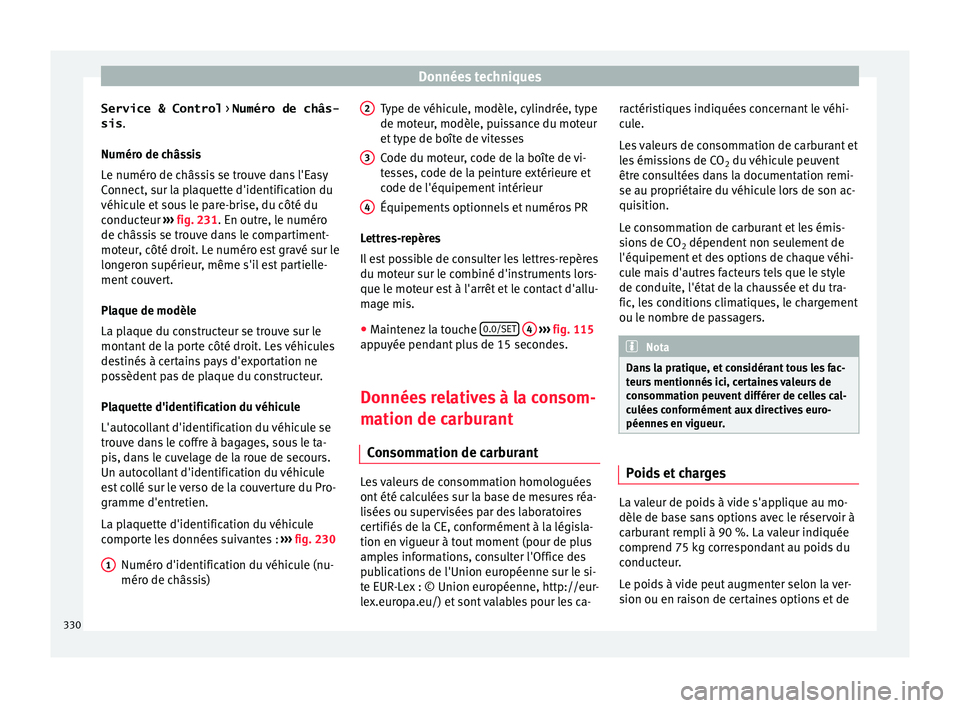

Page 332 of 356
Données techniques
Service & Control > Numéro de châs-
sis .
Numér o de c
hâssis
Le numéro de châssis se trouve dans l'Easy
Connect, sur la plaquette d'identification du
véhicule et sous le pare-brise, du côté du
conducteur ››› fig. 231. En outre, le numéro
de châssis se trouve dans le compartiment-
moteur, côté droit. Le numéro est gravé sur le
longeron supérieur, même s'il est partielle-
ment couvert.
Plaque de modèle
La plaque du constructeur se trouve sur le
montant de la porte côté droit. Les véhicules
destinés à certains pays d'exportation ne
possèdent pas de plaque du constructeur.
Plaquette d'identification du véhicule
L'autocollant d'identification du véhicule se
trouve dans le coffre à bagages, sous le ta-
pis, dans le cuvelage de la roue de secours.
Un autocollant d'identification du véhicule
est collé sur le verso de la couverture du Pro-
gramme d'entretien.
La plaquette d'identification du véhicule
comporte les données suivantes : ››› fig. 230
Numéro d'identification du véhicule (nu-
méro de châssis)
1 Type de véhicule, modèle, cylindrée, type
de mot
eur
, modèle, puissance du moteur
et type de boîte de vitesses
Code du moteur, code de la boîte de vi-
tesses, code de la peinture extérieure et
code de l'équipement intérieur
Équipements optionnels et numéros PR
Lettres-repères
Il est possible de consulter les lettres-repères
du moteur sur le combiné d'instruments lors-
que le moteur est à l'arrêt et le contact d'allu-
mage mis.
● Maintenez la touche 0.0/SET
4
› ›
›
fig. 115
appuyée pendant plus de 15 secondes.
Données relatives à la consom-
mation de c
arburant
Consommation de carburant Les valeurs de consommation homologuées
ont
été c
alculées sur la base de mesures réa-
lisées ou supervisées par des laboratoires
certifiés de la CE, conformément à la législa-
tion en vigueur à tout moment (pour de plus
amples informations, consulter l'Office des
publications de l'Union européenne sur le si-
te EUR-Lex : © Union européenne, http://eur-
lex.europa.eu/) et sont valables pour les ca- 2 3
4 ractéristiques indiquées concernant le véhi-
c
u
le.
Les valeurs de consommation de carburant et
les émissions de CO 2 du véhicule peuvent
être consultées dans la documentation remi-
se au propriétaire du véhicule lors de son ac-
quisition.
Le consommation de carburant et les émis-
sions de CO 2 dépendent non seulement de
l'équipement et des options de chaque véhi-
cule mais d'autres facteurs tels que le style
de conduite, l'état de la chaussée et du tra-
fic, les conditions climatiques, le chargement
ou le nombre de passagers. Nota
Dans la pratique, et considérant tous les fac-
t eur
s mentionnés ici, certaines valeurs de
consommation peuvent différer de celles cal-
culées conformément aux directives euro-
péennes en vigueur. Poids et charges
La valeur de poids à vide s'applique au mo-
dèl
e de b
ase sans options avec le réservoir à
carburant rempli à 90 %. La valeur indiquée
comprend 75 kg correspondant au poids du
conducteur.
Le poids à vide peut augmenter selon la ver-
sion ou en raison de certaines options et de
330

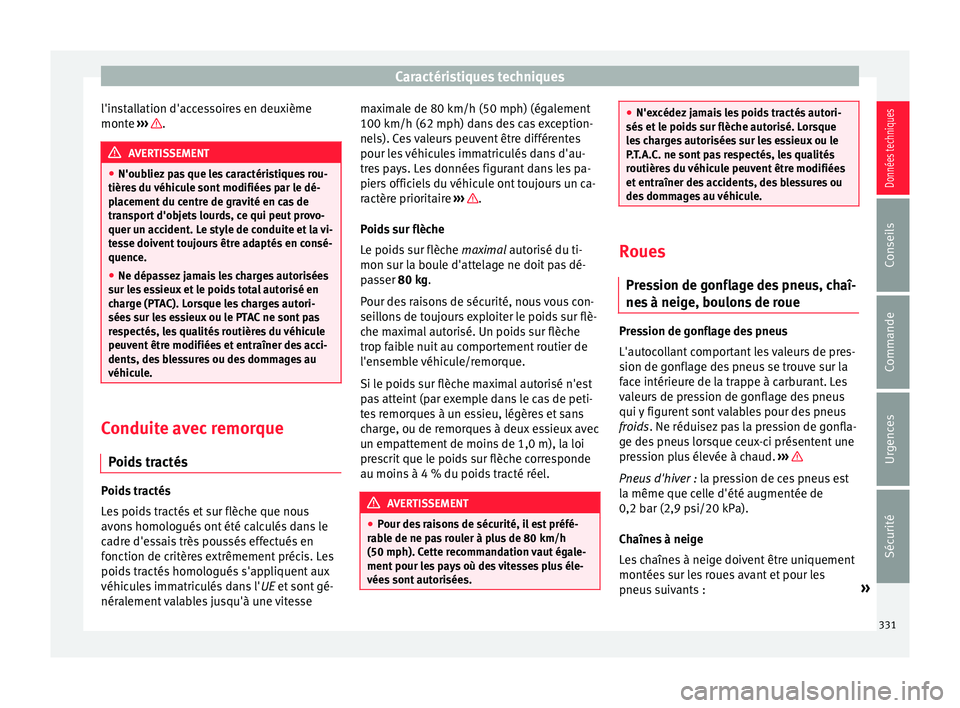

Page 333 of 356
Caractéristiques techniques
l'installation d'accessoires en deuxième
mont e
›
›› .
AVERTISSEMENT
● N'oub liez
pas que les caractéristiques rou-
tières du véhicule sont modifiées par le dé-
placement du centre de gravité en cas de
transport d'objets lourds, ce qui peut provo-
quer un accident. Le style de conduite et la vi-
tesse doivent toujours être adaptés en consé-
quence.
● Ne dépassez jamais les charges autorisées
sur l
es essieux et le poids total autorisé en
charge (PTAC). Lorsque les charges autori-
sées sur les essieux ou le PTAC ne sont pas
respectés, les qualités routières du véhicule
peuvent être modifiées et entraîner des acci-
dents, des blessures ou des dommages au
véhicule. Conduite avec remorque
P oid
s tractés Poids tractés
L
e
s poids tractés et sur flèche que nous
avons homologués ont été calculés dans le
cadre d'essais très poussés effectués en
fonction de critères extrêmement précis. Les
poids tractés homologués s'appliquent aux
véhicules immatriculés dans l' UE et sont gé-
néralement valables jusqu'à une vitesse maximale de 80 km/h (50 mph) (également
100 km/h (62 mph) dan
s des cas exception-
nels). Ces valeurs peuvent être différentes
pour les véhicules immatriculés dans d'au-
tres pays. Les données figurant dans les pa-
piers officiels du véhicule ont toujours un ca-
ractère prioritaire ››› .
P oid
s sur flèche
Le poids sur flèche maximal autorisé du ti-
mon sur la boule d'attelage ne doit pas dé-
passer 80 kg.
Pour des raisons de sécurité, nous vous con-
seillons de toujours exploiter le poids sur flè-
che maximal autorisé. Un poids sur flèche
trop faible nuit au comportement routier de
l'ensemble véhicule/remorque.
Si le poids sur flèche maximal autorisé n'est
pas atteint (par exemple dans le cas de peti-
tes remorques à un essieu, légères et sans
charge, ou de remorques à deux essieux avec
un empattement de moins de 1,0 m), la loi
prescrit que le poids sur flèche corresponde
au moins à 4 % du poids tracté réel. AVERTISSEMENT
● Pour de
s raisons de sécurité, il est préfé-
rable de ne pas rouler à plus de 80 km/h
(50 mph). Cette recommandation vaut égale-
ment pour les pays où des vitesses plus éle-
vées sont autorisées. ●
N'e x
cédez jamais les poids tractés autori-
sés et le poids sur flèche autorisé. Lorsque
les charges autorisées sur les essieux ou le
P.T.A.C. ne sont pas respectés, les qualités
routières du véhicule peuvent être modifiées
et entraîner des accidents, des blessures ou
des dommages au véhicule. Roues
Pr e
ssion de gonflage des pneus, chaî-
nes à neige, boulons de roue Pression de gonflage des pneus
L'aut
oc
ollant comportant les valeurs de pres-
sion de gonflage des pneus se trouve sur la
face intérieure de la trappe à carburant. Les
valeurs de pression de gonflage des pneus
qui y figurent sont valables pour des pneus
froids. Ne réduisez pas la pression de gonfla-
ge des pneus lorsque ceux-ci présentent une
pression plus élevée à chaud. ››› Pneus d'hiver : l
a pr
ession de ces pneus est
la même que celle d'été augmentée de
0,2 bar (2,9 psi/20 kPa).
Chaînes à neige
Les chaînes à neige doivent être uniquement
montées sur les roues avant et pour les
pneus suivants : »
331
Données techniques
Conseils
Commande
Urgences
Sécurité

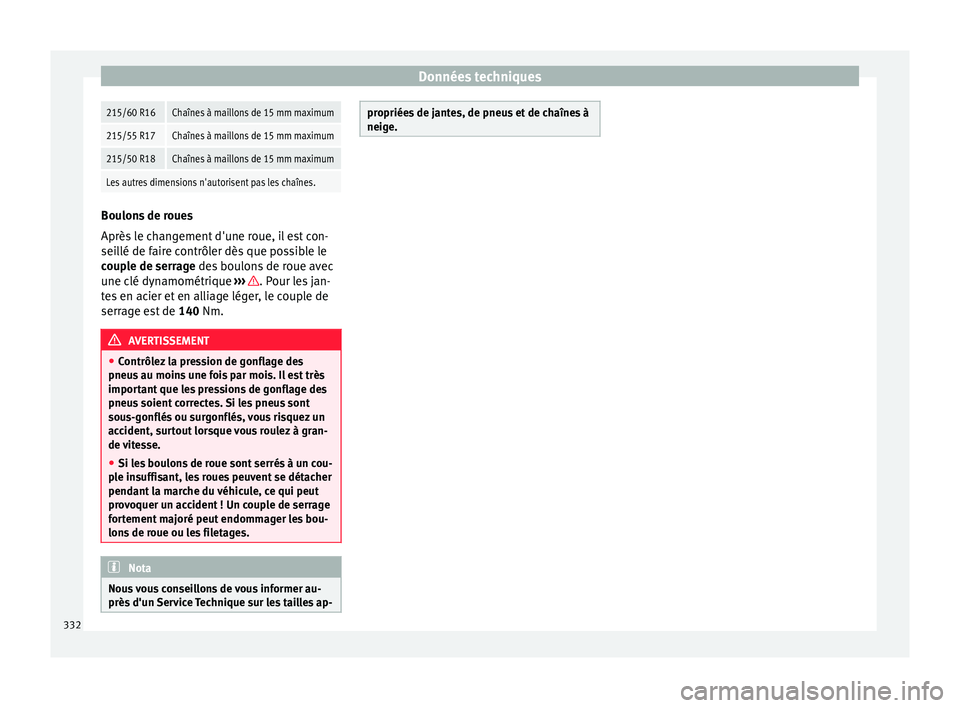

Page 334 of 356
Données techniques215/60 R16Chaînes à maillons de 15 mm maximum
215/55 R17Chaînes à maillons de 15 mm maximum
215/50 R18Chaînes à maillons de 15 mm maximum
Les autres dimensions n'autorisent pas les chaînes.
Boulons de roues
Après
l
e changement d'une roue, il est con-
seillé de faire contrôler dès que possible le
couple de serrage des boulons de roue avec
une clé dynamométrique ››› . Pour les jan-
t e
s en acier et en alliage léger, le couple de
serrage est de 140 Nm. AVERTISSEMENT
● Contrôl
ez la pression de gonflage des
pneus au moins une fois par mois. Il est très
important que les pressions de gonflage des
pneus soient correctes. Si les pneus sont
sous-gonflés ou surgonflés, vous risquez un
accident, surtout lorsque vous roulez à gran-
de vitesse.
● Si les boulons de roue sont serrés à un cou-
pl
e insuffisant, les roues peuvent se détacher
pendant la marche du véhicule, ce qui peut
provoquer un accident ! Un couple de serrage
fortement majoré peut endommager les bou-
lons de roue ou les filetages. Nota
Nous vous conseillons de vous informer au-
près d'u
n Service Technique sur les tailles ap- propriées de jantes, de pneus et de chaînes à
neig
e.332

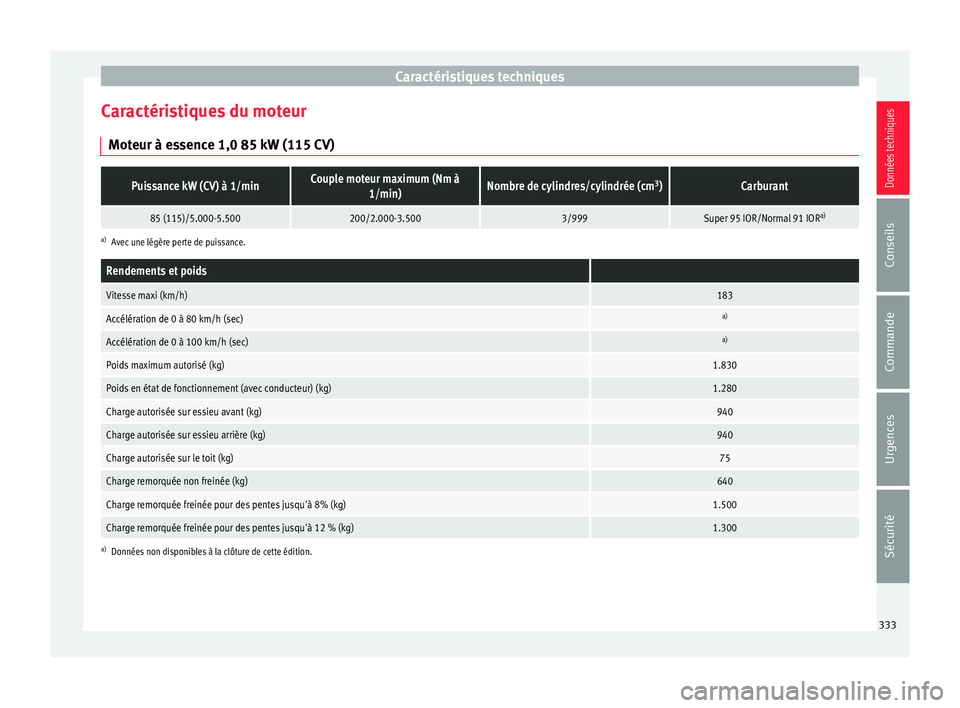

Page 335 of 356
Caractéristiques techniques
Caractéristiques du moteur Mot eur à e
ssence 1,0 85 kW (115 CV)
Puissance kW (CV) à 1/minCouple moteur maximum (Nm à1/min)Nombre de cylindres/cylindrée (cm 3
)Carburant
85 (115)/5.000-5.500200/2.000-3.5003/999Super 95 IOR/Normal 91 IOR a)
a)
Avec une légère perte de puissance.
Rendements et poids
Vitesse maxi (km/h)183
Accélération de 0 à 80 km/h (sec)a)
Accélération de 0 à 100 km/h (sec)a)
Poids maximum autorisé (kg)1.830
Poids en état de fonctionnement (avec conducteur) (kg)1.280
Charge autorisée sur essieu avant (kg)940
Charge autorisée sur essieu arrière (kg)940
Charge autorisée sur le toit (kg)75
Charge remorquée non freinée (kg)640
Charge remorquée freinée pour des pentes jusqu'à 8% (kg)1.500
Charge remorquée freinée pour des pentes jusqu'à 12 % (kg)1.300
a)
Données non disponibles à la clôture de cette édition. 333
Données techniques
Conseils
Commande
Urgences
Sécurité

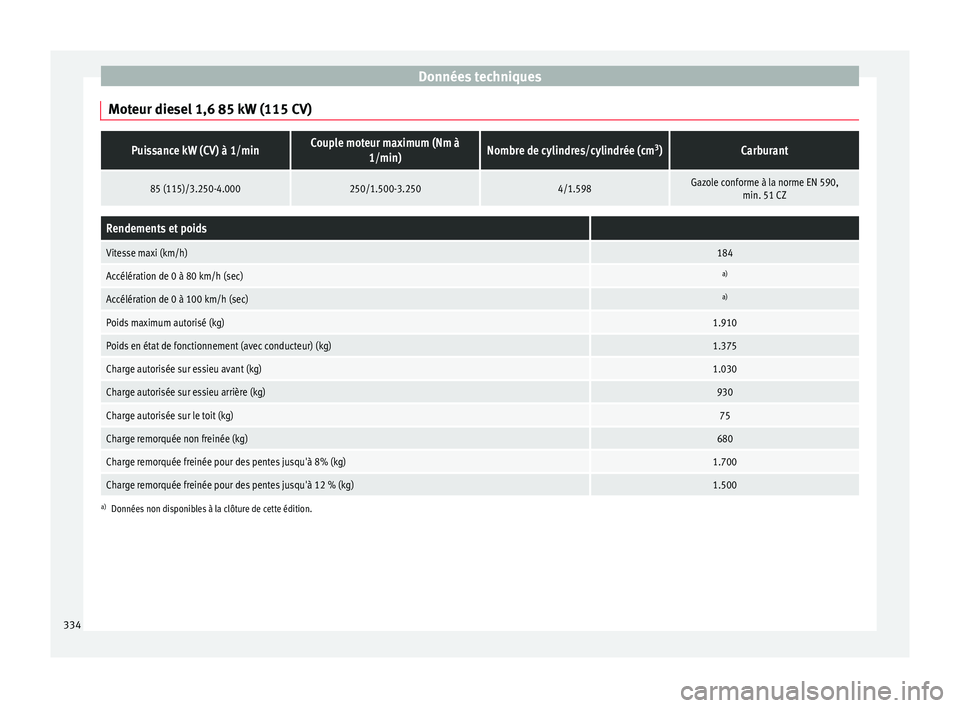

Page 336 of 356
Données techniques
Moteur diesel 1,6 85 kW (115 CV)Puissance kW (CV) à 1/minCouple moteur maximum (Nm à 1/min)Nombre de cylindres/cylindrée (cm 3
)Carburant
85 (115)/3.250-4.000250/1.500-3.2504/1.598Gazole conforme à la norme EN 590,
min. 51 CZ
Rendements et poids
Vitesse maxi (km/h)184
Accélération de 0 à 80 km/h (sec)a)
Accélération de 0 à 100 km/h (sec)a)
Poids maximum autorisé (kg)1.910
Poids en état de fonctionnement (avec conducteur) (kg)1.375
Charge autorisée sur essieu avant (kg)1.030
Charge autorisée sur essieu arrière (kg)930
Charge autorisée sur le toit (kg)75
Charge remorquée non freinée (kg)680
Charge remorquée freinée pour des pentes jusqu'à 8% (kg)1.700
Charge remorquée freinée pour des pentes jusqu'à 12 % (kg)1.500
a)Données non disponibles à la clôture de cette édition. 334
Page 337 of 356

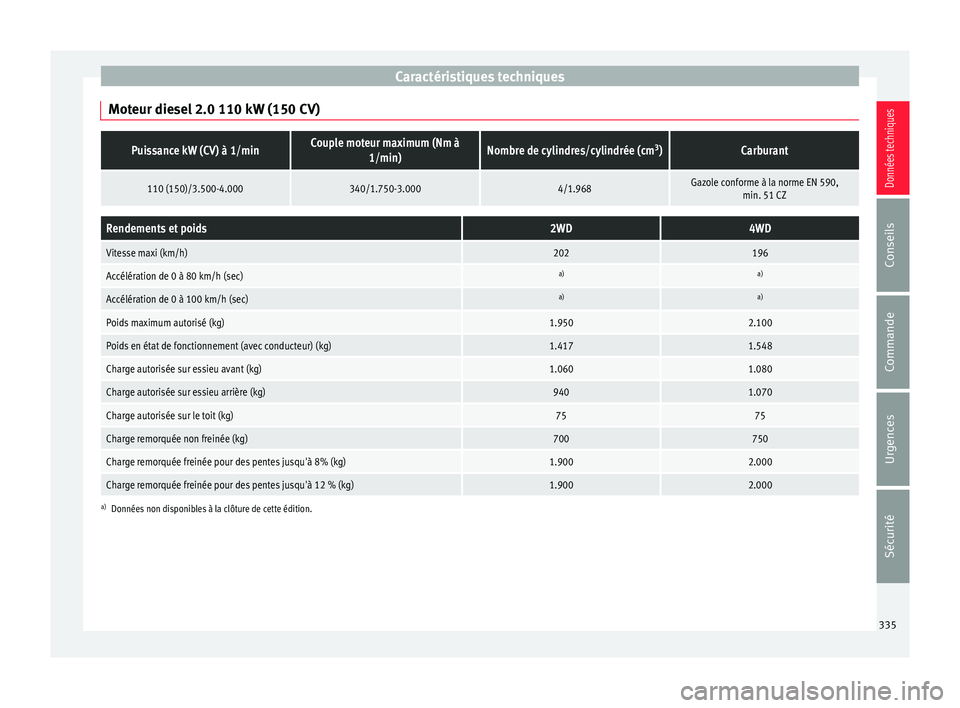

Caractéristiques techniques
Moteur diesel 2.0 110 kW (150 CV)Puissance kW (CV) à 1/minCouple moteur maximum (Nm à 1/min)Nombre de cylindres/cylindrée (cm 3
)Carburant
110 (150)/3.500-4.000340/1.750-3.0004/1.968Gazole conforme à la norme EN 590,
min. 51 CZ
Rendements et poids2WD4WD
Vitesse maxi (km/h)202196
Accélération de 0 à 80 km/h (sec)a)a)
Accélération de 0 à 100 km/h (sec)a)a)
Poids maximum autorisé (kg)1.9502.100
Poids en état de fonctionnement (avec conducteur) (kg)1.4171.548
Charge autorisée sur essieu avant (kg)1.0601.080
Charge autorisée sur essieu arrière (kg)9401.070
Charge autorisée sur le toit (kg)7575
Charge remorquée non freinée (kg)700750
Charge remorquée freinée pour des pentes jusqu'à 8% (kg)1.9002.000
Charge remorquée freinée pour des pentes jusqu'à 12 % (kg)1.9002.000
a)Données non disponibles à la clôture de cette édition. 335
Données techniques
Conseils
Commande
Urgences
Sécurité
Page 338 of 356
Données techniques

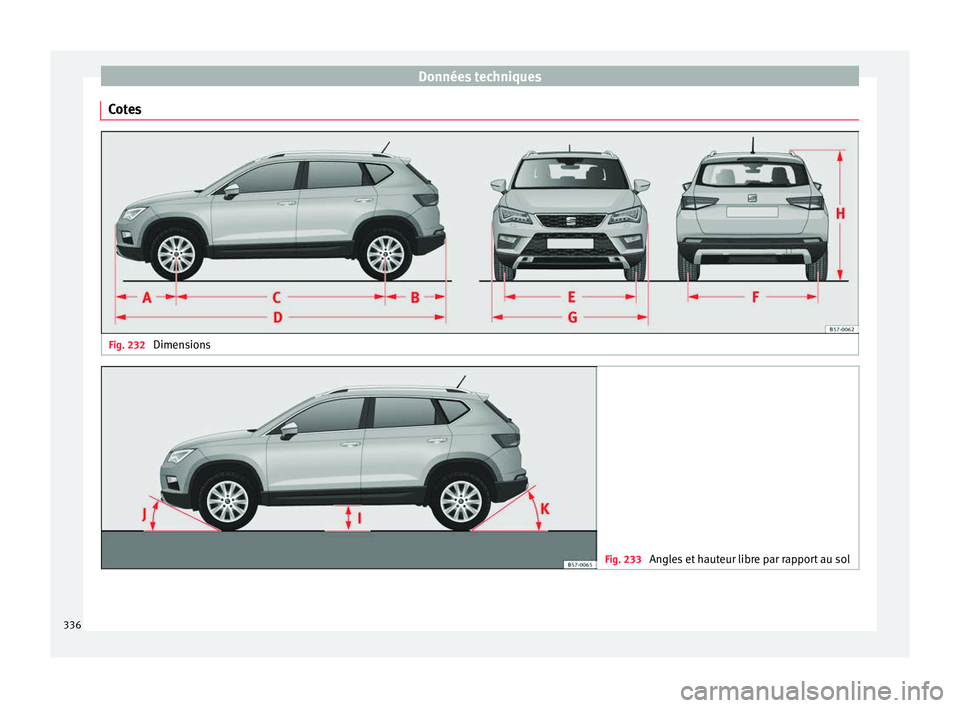

Cotes Fig. 232
Dimensions Fig. 233
Angles et hauteur libre par rapport au sol336
Page 339 of 356

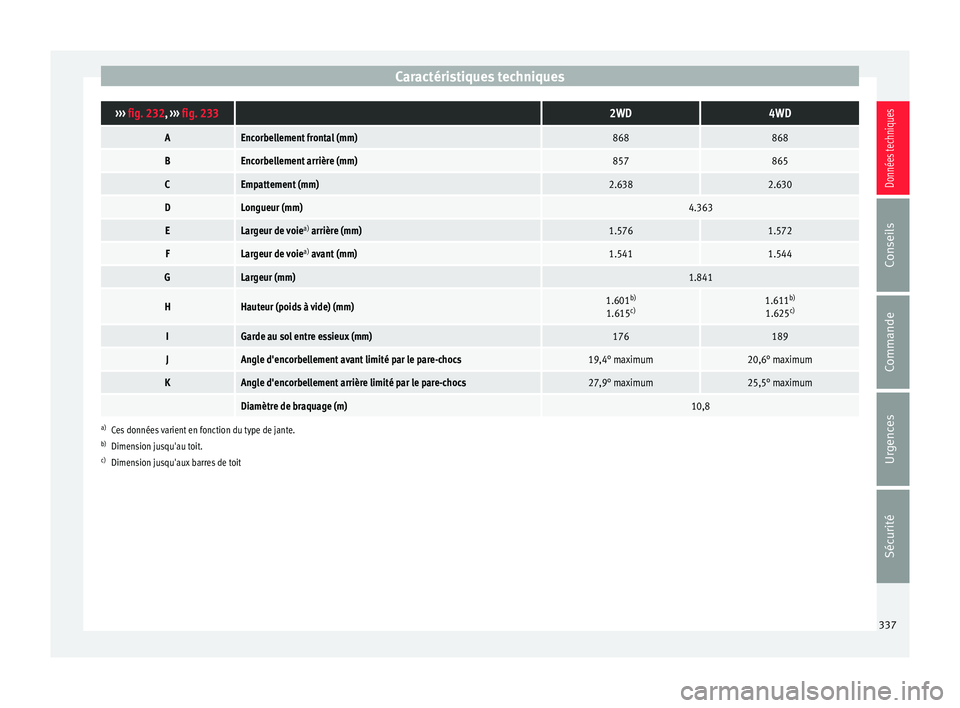

Caractéristiques techniques›››
fig. 232, ››› fig. 233 2WD4WD
AEncorbellement frontal (mm)868868
BEncorbellement arrière (mm)857865
CEmpattement (mm)2.6382.630
DLongueur (mm)4.363
ELargeur de voie a)
arrière (mm)1.5761.572
FLargeur de voie a)
avant (mm)1.5411.544
GLargeur (mm)1.841
HHauteur (poids à vide) (mm)1.601 b)
1.615 c)1.611b)
1.625 c)
IGarde au sol entre essieux (mm)176189
JAngle d'encorbellement avant limité par le pare-chocs19,4° maximum20,6° maximum
KAngle d'encorbellement arrière limité par le pare-chocs27,9° maximum25,5° maximum
Diamètre de braquage (m)10,8
a)
Ces données varient en fonction du type de jante.
b) Dimension jusqu'au toit.
c) Dimension jusqu'aux barres de toit
337
Données techniques
Conseils
Commande
Urgences
Sécurité
